Falls keine lärmabgewandte Anordnung der lärmempfindlichen Räume möglich ist und auch durch die seitliche Anordnung der Lüftungsfenster keine genügende Wirkung erzielt werden kann, wird die seitliche Fassade in Form eines Erkers so erweitert und ausgestaltet, dass die Lüftungsfenster teilweise lärmabgewandt zu liegen kommen.

Ein Erker ist ein geschlossener, überdachter Vorbau mit Fenstern und wird anders als ein Balkon voll zur Geschossfläche gezählt. Er dient zur Erweiterung der Wohnfläche und kann sich über ein, aber auch über mehrere Geschosse erstrecken.

Erker bieten bei zweckmässiger Anordnung einen guten Lärmschutz. Messungen haben allerdings gezeigt, dass deren Wirkung aufgrund von Beugungs- und Streuungseffekten massiv geringer ist, als es die Modellrechnungen erwarten lassen.

Wirkungen und Voraussetzungen

Für alle Erker gilt, dass eine Pegelminderung nur erreicht wird, wenn das ganze Fenster mindestens 0.5 m von der äusseren Erkerkante entfernt ist (siehe Bild oben). Andernfalls wird die lärmmindernde Wirkung infolge Beugung der Schallstrahlen wieder aufgehoben.

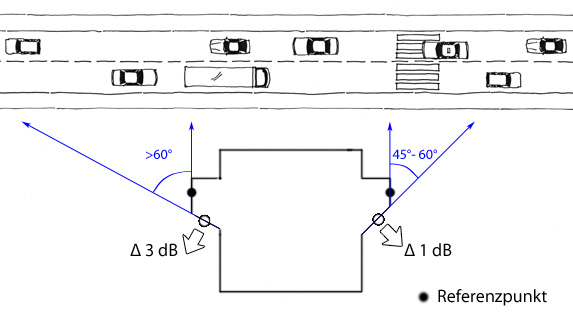

Für die verschiedenen Erker-Varianten ist von folgenden Pegelreduktionen auszugehen:

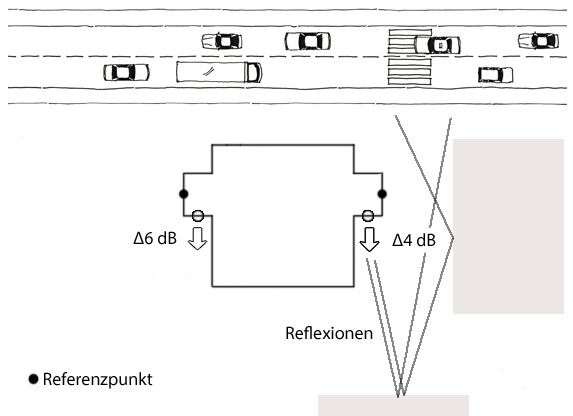

Die maximale Pegelminderung von 6 dB gegenüber dem seitlichen Pegel bzw. rund 9 dB gegenüber dem Fassadenpegel wird nur erreicht, wenn der Raum neben und hinter dem Erker vollständig frei von Gebäuden und Reflexionsflächen ist. Diese Bedingung wird meist nur am Siedlungsrand oder an Hanglagen erfüllt.

Erkerkonstruktionen an der strassen- oder bahnseitigen Fassade haben aufgrund von Reflexionen und Beugungen keine oder nur eine marginale Wirkung.

Weitere Anforderungen

Lärmrechtlich gesehen ist ein Erker eine Ersatzmassnahme. Bei der Planung von Erkern müssen neben der lärmreduzierenden Wirkung auch weitere relevante Faktoren in Betracht gezogen werden. Unter anderem sind Grenzabstände, Ausnützungsziffer, Ortsbild, Lichteinfall, Brandschutz, Raumzugehörigkeit und Möblierbarkeit zu berücksichtigen.

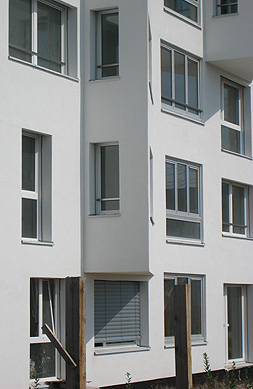

Beispiele aus der Praxis

Zürichstrasse Wangen-Brüttisellen / KT ZH

Zürcherstrasse Feuerthalen / KT ZH

Wülflingerstrasse Winterthur / KT ZH

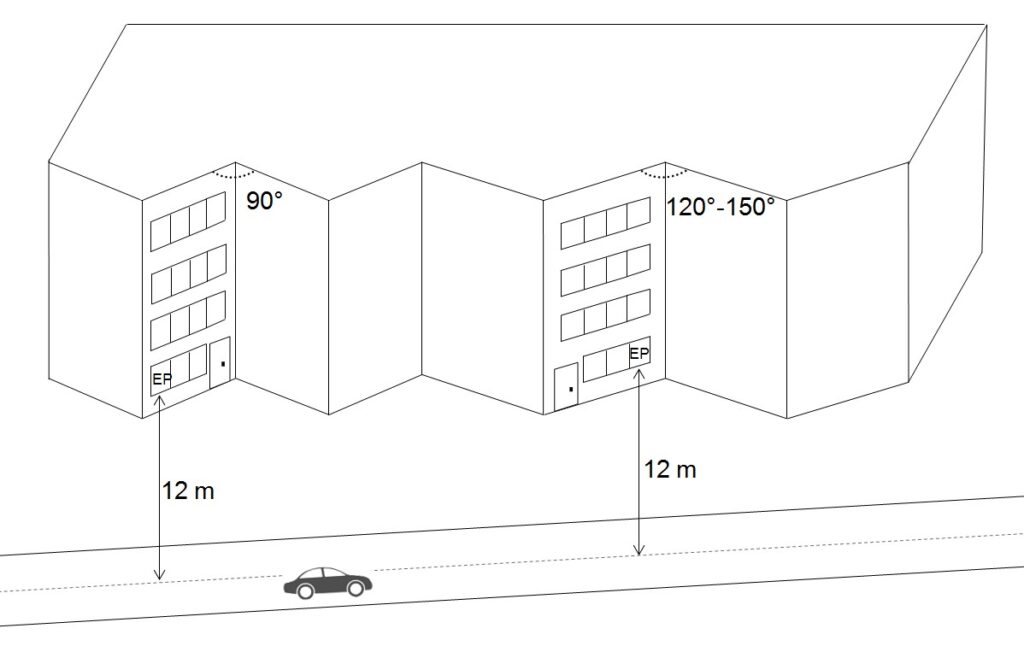

Erker strassenseitig und Zick-Zack-Fassaden

Strassenseitige Erker und Zick-Zack-Fassaden zeigen keine lärmreduzierende Wirkung.

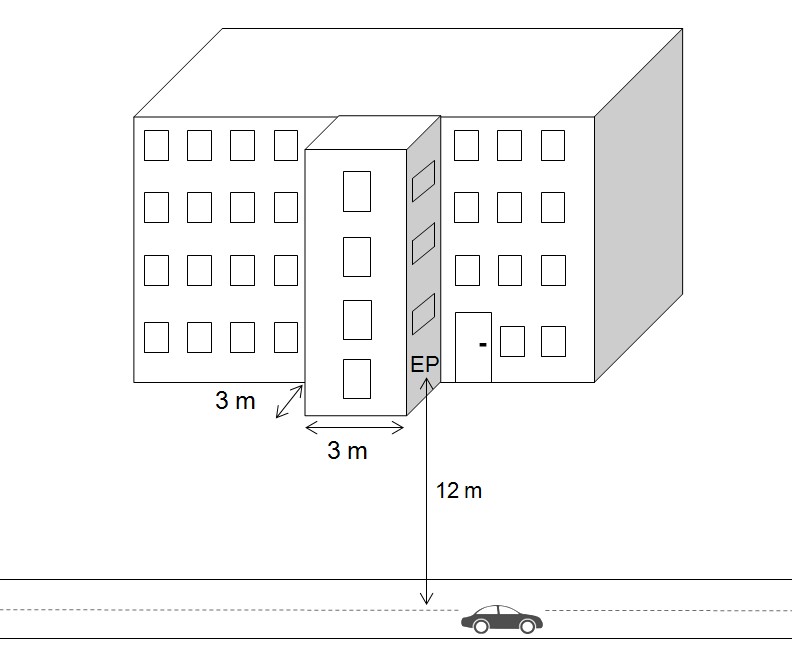

Unmögliche Massnahmen: Erker strassenseitig und Zick-Zack-Fassaden
